illumiapro2 温度特性評価光測定システム

概要 | 測定項目 | システム構成



概要

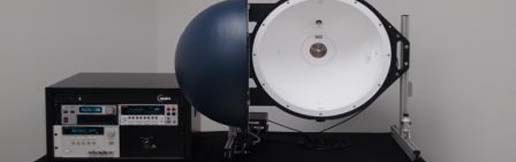

illumiaPro2は温度制御機能付きの光学測定積分球システムです。光学、電気特性評価と同時に、温度変化による特性を自動で保存し計測解析することができます。 LEDのような、温度によって色、出力、寿命、発光効率、リニアリティが変化するサンプルに最適です。
 システムの校正はNISTトレーサブルです。

 ※ラブスフェア社は、NISTの認定事業者資格であるNVRAP(National Voluntary Laboratry Accreditation Program: 試験所認定プログラム)を取得しました。


illumiaPro2のPDFカタログはこちら



▲このページのトップに戻る



測定項目

  • 全光束
  • CCT, CRT
  • 色度図
  • ドミナント波長
  • 電圧、電流、電力
  • VLI (光束/電流: 電圧制御/温度固定)
  • TLI (光束/電流: 温度制御/電圧固定)
  •

  • 全放射束
  • ピーク波長
  • 発光効率
  • ピーク波長 [nm]
  • 温度
  • ILV (光束/電圧: 電流制御/温度固定)
  • TLV (光束/電圧: 温度制御/電流固定)
  •

    ※自動温度スイープが可能



▲このページのトップに戻る



システム構成

  • 積分球: 50cm、100cm、165cm、195cm
  • マルチチャンネル分光器: SMS-500
  • NISTトレーサブル校正光源
  • 自己吸収補正光源
  • プログラム可能DC電源電源
  • 測光ユニット
  • ソフトウェア: Integral













▲このページのトップに戻る

システム illumia Pro2 500-050 illumia Pro2 500-100 illumia Pro2 500-165 illumia Pro2 500-195
積分球サイズ 50cm 100cm 165cm 195cm
測定ポートサイズ 6" 13" 21" 25"
ポートリデューサ 6"→1" 13"→6"→1" 21"→6"→1" 25"→6"→1"
校正光源 2PI-1-INT-600 2PI-1-INT-1400
QTH光源 0.05〜7,500lm 0.20〜16,300lm 0.54〜41,000lm 0.75〜57,000lm
白色LED 0.04〜7,100lm 0.16〜14,500lm 0.41〜37,000lm 0.58〜52,000lm
昼白色LED 0.03〜4,500lm 0.13〜13,800lm 0.37〜34,000lm 0.52〜47,000lm
青色LED 0.05〜300lm 0.20〜1,200lm 0.54〜2,700lm 0.76〜3,800lm
赤LED 0.03〜800lm 0.12〜1,100lm 0.35〜3,500lm 0.50〜5,000lm
ソフトウエア Integral
