製品

紫外LED測定システム

概要 | システム構成 | システム仕様



概要

UV LED Measurement Systemは、紫外LEDの全放射束を測定する積分球システムです。 本システムは210nm〜400nmもしくは210nm〜800nmの測定が可能です。
専用の温調付サンプルホルダを使用することで、紫外LEDに必要な測定を高精度にかつ容易に行うことが可能となりました。

▲このページのトップに戻る

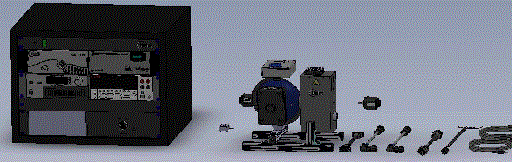

システム構成

  • 6インチスペクトラロン積分球 ※6インチ以下のサイズにも特注で対応いたします。
  • 電子冷却裏面入射型高精度分光器
  • 紫外〜可視NIST準拠標準光源
  • 吸収補正光源(可視域までの測定の場合)
  • サンプル点灯用電源
  • 校正光源/吸収補正光源点灯用電源

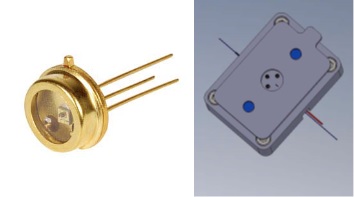

  • 温調付サンプルホルダ
  • オペレーションソフトウエア

▲このページのトップに戻る



システム仕様

  UV測定システム UV-VIS測定システム
積分球サイズ 6 インチ (φ15 cm) 6 インチ (φ15 cm)
積分球コーティング 1.0×1.5 インチ 1.0×1.5 インチ
測定範囲 Min Max Min Max
Cool White LED (lm) N/A N/A 0.000017 198
Warm White LED (lm) N/A N/A 0.000013 109
Blue LED (lm) N/A N/A 0.000029 8
Red LED (lm) N/A N/A 0.00001 19
UV LED (lm) 1 uW 100 mW 1 uW 100 mW
分光器 電子冷却裏面入射型高精度分光器 電子冷却裏面入射型高精度分光器
測定波長範囲 210nm〜400nm 210nm〜800nm
露光時間 8m秒〜15分 8m秒〜15分
ディテクタ 1044×64 CCD 1044×64 CCD
校正光源 重水素 重水素+ハロゲン
校正範囲 210nm〜450nm 210nm〜1,050nm
吸収補正光源 AUX-050
2πポート 2.5インチ 2.5インチ
サンプルホルダ温調範囲 30〜100℃ 30〜100℃
温調エリア 1.0×1.5インチ 1.0×1.5インチ
k=2 Uncertainty of Spectral Flux UV LED measurement
220〜350nm 10% 10%
350nm   5.0%
360〜830nm   2.5%
840〜850nm   4.25%
